成套設備基礎知識
什么是成套設備？
成套設備，是指出產制品或半制品的工業聯合設備。
它可所以一個工段、一條出產線、一個車間或一個工廠。它可所以某一專業的單項設備，也可所以數個專業的歸納設備。由于進口成套設備和出口成套設備檢驗程序及具體做法不盡相同，故別離予以介紹。
什么是電力成套設備？
成套配電設備是由制造廠成套供給的設備，運到現場后拼裝而成配電設備。它將電氣主電路分成若干個單元，每個單元即一條回路，將每個單元的斷路器、刀閘、電流互感器、電壓互感器，以及維護、操控、測量等設備會集裝配在一個全體柜內，有多個高壓開關柜在發電廠、變電所或配電所裝置后組成的電力設備稱為成套配電設備。
什么是電氣成套設備？
電氣成套設備，首要，它是電氣設備。和開關和接觸器斷路器變壓器是一類的。但是它有它的獨特性。因為它是成套的。也就是說是把一系列的設備通過必定的規范（圖紙、技能要求、工藝要求）組合在一起，構成一個有機的全體。這樣的設備叫成套設備。一般咱們做的開關柜、箱式變電站等等都算作成套電氣設備。這是行內的一個叫法電氣成套設備是指由殼體、母線、一二次元件、輔材等組成的完好設備，它運行在電網中起著接受和分配電能的效果，同時對電力設備起著操控和維護效果。
電氣成套設備首要分為：
0.4kV、0.69KV、1.2KV低壓開關柜；
3.6KV、7.2KV、12KV、24KV中壓開關柜（現在發展趨勢）、40.5KV高壓開關柜，動力箱（柜）、照明箱、操控箱（柜、臺）、維護屏、直流屏等。
產品型號首要有如下三大類：
1、低壓類：PGL（不引薦運用）、GGD（安全可靠且性價比高，所以被廣泛使用）、BFC（不引薦運用）、GCL（K）（不引薦運用）、GBD、GCS（森源規劃）、MNS（ABB技能）；
2、中高壓類：GG-1A（F）（不引薦運用）、XGN2-12（不引薦運用）、KYN1-12（不引薦運用）、JYN2,6-12（不引薦運用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（現在市場上主流產品）、KYN□-24（正在成為發展趨勢）、JYN1-40.5（不引薦運用）、XGN□（JGN□）-40.5（不引薦運用）、KYN61-40.5（現在市場上主流產品）、KYN96-40.5；
3、箱變類：YBM□-12（24、40.5）/0.4、ZGS9（11）-12（40.5）/0.4、10KV中壓開關站、35KV高壓開關站。
4.高低壓成套設備相關問答
1、我國的低壓成套開關設備選用的世界電工規范是什么？
我國的低壓成套開關設備選用的世界電工規范是IEC439《低壓成套開關設備和操控設備》。
2、我國的低壓成套開關設備執行的國內規范是什么？
我國的低壓成套開關設備執行的國內產品規范包含：
GB7251-87 低壓成套開關設備
ZBK36001-89 低壓抽出式成套開關設備
JB587-91 低壓固定封閉式成套開關設備
5.電氣成套設備的價格組成
1、一二次元器件價格；
2、輔材價格，包含：二次線、端子、線鼻、線夾、繞線管、號碼管、字碼、扎帶、規范件等；
3、母排價格，母排用量按一次計劃圖預算；
4、殼體價格，需按一次計劃由專業殼體廠家進行報價；箱式變電站、非標箱（柜）按箱體尺度核算。
5、包裝及運送費用；
6、企業歸納費用，包含管理費、人工工資、稅金及贏利等；
7、其它費用，比如投標時若交納必定的費用
6.報價過程及應注意事項
1、對圖紙進行全面的消化：
根據用戶提供的圖紙，首要將圖紙的目錄進行核對、然后分配歸類。依照圖紙規劃說明及技能要求（對有投標文件而言，還需結合投標文件技能要求）理解本工程的規劃目的，考慮核算可變計劃所需的價格，同時應注重平面布置圖（平面布置圖上反映柜與柜之間有無母線橋架及母線橋架長度）。
2、相關注意事項：
①、就高壓柜而言，為了滿意五防要求，進線柜需配帶電顯示器（強制型：DXN-10、24/35Q）及電磁鎖，出線柜需配帶電顯示器（提示型：DXN-10/35T）及接地開關聯鎖設備。
②、兩路電源進線時考慮備自投設備，兩路電源進線與母聯之間考慮電氣及機械聯鎖設備（三合兩）。
③、六氟化硫環網柜與KYN28-12中置柜一般需配溫濕度操控器及加熱器。
④、對相間及相間對地距離不能滿意帶電要求時需采取母排硫化處理或選用異形母排或母排套熱縮套管，接頭也使用絕緣罩包覆。
⑤、了解低壓塑殼斷路器附件的意義，如下表：
序號附件代號含義序號附件代號含義
13300普通型113380帶分勵線圈及二組輔佐觸頭
23300P帶電動操作組織123370帶輔佐觸頭及欠壓線圈
33300Z帶手動操作組織133308帶報警觸頭
433002電動機維護型143318帶分勵線圈及報警觸頭
53310帶分勵線圈153328帶輔佐觸頭及報警觸頭
63320帶輔佐觸頭163338帶欠壓線圈及報警觸頭
73330帶欠壓線圈173348帶分勵線圈、輔佐觸頭及報警觸頭
83340帶分勵線圈及輔佐觸頭183368帶二組輔佐觸頭及報警觸頭
93350帶分勵線圈及欠壓線圈193378帶輔佐觸頭、欠壓線圈及報警觸頭
103360帶二組輔佐觸頭

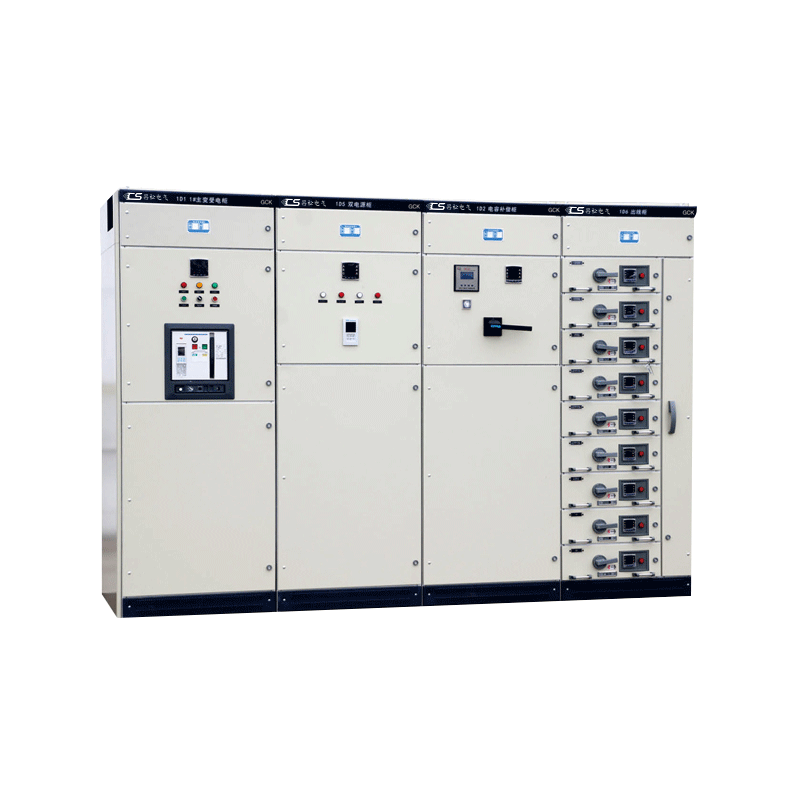

⑥、了解低壓抽出式開關柜結構（抽屜柜抽屜裝置總有用高度≤1800.00mm），詳見下表：
開關柜型號
抽屜模數1/2單元1/4單元
GCK1/2×2×9層（或1/2×2×8層）/
GCS1/2×2×11層/
MNS1/2×2×9層1/4×4×9層
1單元1.5單元
9層（1單元高度為：200.00mm）6層（1.5單元高度為：300.00mm）
或8層（1單元高度為：220.00mm）1.5單元高度為：240.00mm
11層（1單元高度為：160.00mm）6層（1.5單元高度為：300.00mm）
9層（1單元高度為：200.00mm）
2單元3單元
4層（2單元高度為：400.00mm）3層（3單元高度為：600.00mm）
或4層（2單元高度為：440.00mm）3單元高度為：480.00mm
2單元高度為：320.00mm3層（3單元高度為：600.00mm）
4層（2單元高度為：400.00mm）
注：
（1）以常用塑殼斷路器而言，63A抽屜模數為1/2或1/4，100A（125A）、160A、225A（250A）為1模數或1.5模數，400A為2模數或3模數，630A為2模數或3模數，當630A做成抽屜有困難時可改為固定插拔式裝置。
（2）GCS、MNS有經濟型與規范型之分：
GCK、GCS、MNS還可做成固定分隔式。
（3）抽屜柜單元抽屜有用裝置尺度：
160mm：160.00mm-41.00mm=119.00mm；
200mm：200.00mm-41.00mm=159.00mm；
220mm：220.00mm-41.00mm=179.00mm；
240mm：240.00mm-41.00mm=199.00mm
320mm：320.00mm-41.00mm=279.00mm
400mm：400.00mm-41.00mm=359.00mm
600mm：600.00mm-41.00mm=559.00mm
⑦、GGD殼體電氣元件有用裝置尺度：
600mm柜寬：600.00mm-5×2-25×2-30×2=480.00mm
800mm柜寬：800.00mm-5×2-25×2-30×2=680.00mm
1000mm柜寬：1000.00mm-5×2-25×2-30×2=880.00mm
1200mm柜寬：1200.00mm-5×2-25×2-30×2=1080.00mm
⑧、低壓柜母線的核算：變壓器上進線及聯絡柜三相主母排單拼大約16米（柜寬為800mm時）。當進線柜帶計量時，由于計量互感器及計量表計占用必定的空間致使刀開關及頗為空氣開關裝置位置都要下移，故母線長度還應加長每相約0.6m；
當母線長度大于6m時，母線之間需考慮搭接頭；
當母線為雙拼或三拼時，還需考慮墊塊；當進出線電纜較多時應考慮橫排出線。
7.應該了解并掌握的常用技能數據
母排理論分量及載流量選用表
1、接觸面搪錫或鍍錫。
2、環境溫度：銅母線為40℃，鋁母線為35℃，**工作溫度為85℃。
